1/4 saválló egyszerű összeszerelhető hűtőcső készlet (7 részes) - Loc-Line - 45463

1/4" egyszerű összeszerelhető saválló NPT 1/8"-1/4" külsőmenetes gömbcsatlakozó,1.5-3-6mm körszórófej/fúvóka és 2x146mm 1/4" flexibilis hűtőcső/szegmenscső készlet - 7 részes - Loc-Line - 45463

A Loc-Line hagyományos fleximodul rendszerei mellett saválló megoldással is segíti a fokozott vegyi környezetben, elsősorban sós és savas közegben szükséges felhasználási körülményeket. A saválló 1/4-es flexibilisen állítható cső-fúvóka és menetes csatlakozó készlet méretben, nyomás és szállítási paramétereiben teljesen megegyezik a normál 1/4-es csőkészlet paramétereivel, viszont poliészter anyagának köszönhetően eltérő anyagok szállítására alkalmas. Az 1/4-es poliészter cső magasabb (246ºC) olvadáspontjának köszönhetően egyes esetekben magasabb csúcsterhelési hőmérséklettel is megbírkózik a hagyományos rendszerhez képest.

A Loc-Line saválló poliészterből készült elemei az alábbi jellemző anyagok szállítására ajánlott: savak (70ºC alatt), alkoholok, aromás higítók, benzin, olajok, zsírok, kenőanyagok, hidrogén karbonát, só oldatok, víz (70ºC felett is!).

A Loc-Line saválló poliészterből készült elemei nem használhatók: aceton, 70ºC felett savak, közönséges mosó vegyszer, lúgok(erős), etilacetát, szállítására. Ezek némelyikére a hagyományos rendszer elemei nyújthatnak megoldást!

7 részes saválló egyszerű hűtőcső készlet, mely a leggyakrabban használt alapfúvókákat (1,5-3-6mm) 2db 146mm-es modulos csövet (2x10 szegmens) és a leginkább jellemző méretű menetes csatlakozót (1/8" és 1/4") tartalmaz. Ideális induló alapkészlet, ha korábbi rövid csőszakaszt vagy új kis méretű rendszert szeretne kiépíteni, és még csak most ismerkedik a Loc-Line termékekkel.

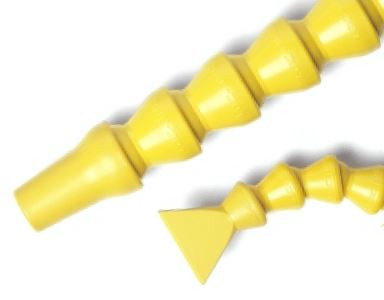

A Loc-Line rendszerének különleges gömbszoknya kialakítása az, mely lehetővé teszi, hogy kézzel állítható tetszőlegesen a cső és fúvóka pozíció, így az irány beállítható tetszés szerint. Ennek a különleges és a Loc-Line által elsőként kifejlesztett gömbszoknya rendszernek köszönhető a termék további számtalan előnye, melyek a teljesség igénye nélkül a következők:

• A hajlítások nem csökkentik a cső belső keresztmetszetét, így állandó a folyadék/gáz áramlási ellenállása és nem okoz anyagfáradást, csőrendszer törést, szemben a hagyományos rézcsövekhez képest.


• A Loc-Line csőrendszer alaptermékei acetal copolimerből készülnek, melyek elektromosan szigetelnek, így használatuk ideális szikraforgácsoló gépekhez.


• A fúvóka vagy csőrendszer pozícionálása egyszerűen és visszarúgózás nélkül megvalósítható akár kézzel igazítva és megmarad a kívánt helyzetben, így például a gép vibrációja nem okozza az elemek elmozdulását.


• A rendszert alacsony nyomásra fejlesztették (30-50 PSI = kb. 2-3.5bar) mely függ a cső hosszától, a hajlítások szögétől, a különböző fúvókák/szórófejek és egyéb kiegészítők fajtájától/jellegétől és a szállított anyag konzisztenciájától is. Ez ettől eltérő főleg magasabb nyomásértékek használatához helyi körülmények közötti tesztelés ajánlott!


• Az elemek anyaga és kialakítása olyan, hogy nem sérti meg a dolgozó kezét, így használata megfelelően betartott üzemi körülmények között biztonságos!

További elterjedt szerszámnevek: 1/4"-os saválló szegmenscső készlet, saválló 1/4-es szegmenscső készlet, 1/4" fúvóka, menetes csatlakozó és csőkészlet saválló, 7 részes saválló Loc-Line csőkészlet, egyszerű saválló Loc-Line csőkészlet, saválló 1/4 rövidszegmenses cső és fúvóka készlet, 1/4 flexibilis saválló cső és fúvóka készlet, 1/4" saválló alap csőkészlet, 1/4" kenőanyag csőkészlet saválló változat, 1/4" kenőanyag továbbító cső készlet savállós, 1/4" saválló eszterga kés hűtőcső készlet, saválló 1/4" marófej kenőcső készlet, 1/4 fúrószár hűtőcső saválló készlet, 1/4" CNC gép hűtőcső készlet, 1/4" Loc-Line Acid Resistant Hose Assembly kit, 1/4" Loc-Line Acid Resistant Sample kit.

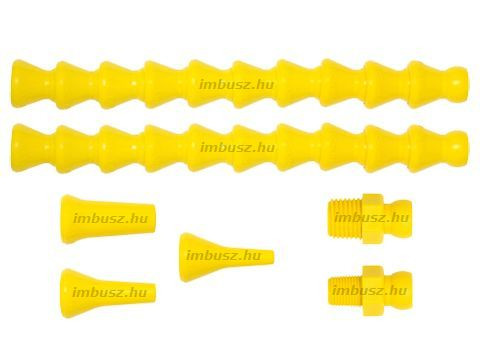

A 45463 Loc-Line 7 részes saválló csőkészlet tartalma:

• 1db 1/4" 2x146mm rövidszegmenses hűtőcső készlet (2x10 szegmens) - Loc-Line - 45461


• 1db Ø 1,5mm saválló körszórófej / fúvóka 1/4" rendszerhez - Loc-Line - 145402


• 1db Ø 3mm saválló körszórófej / fúvóka 1/4" rendszerhez - Loc-Line - 145403


• 1db Ø 6mm saválló körszórófej / fúvóka 1/4" rendszerhez - Loc-Line - 145404


• 1db 1/8" saválló NPT külsőmenetes gömbcsatlakozó 1/4" rendszerhez - Loc-Line - 145405


• 1db 1/4" saválló NPT külsőmenetes gömbcsatlakozó 1/4" rendszerhez - Loc-Line - 145406

A termék jellemzői és tulajdonságai:

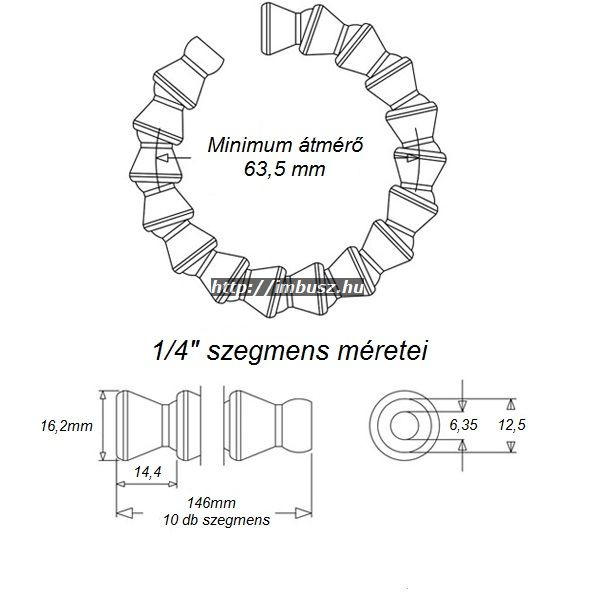

• Méret: 2x1/4"x146mm szegmenscső; 1,5-3-6mm körszórófej; 1/8" és 1/4" NPT külsőmenetes gömbcsatlakozó,


• Anyaga: saválló poliészter,


• Olvadáspont: 246 °C


• Max. üzemi hőmérséklet: 77 °C


• Nyomás és átfolyási értékek: 30-50 PSI max.1.135 l/h


• Gyártó: Loc-Line


• Cikkszám (rendelési más néven katalógus szám): 45463

Felhasználási terület:

Az 1/4" saválló összeszerelhető készlet tökéletes választás kis hűtőfolyadék/kenőanyag-áramlást igénylő folyamatok, gépek és megmunkálási folyamatelemek hűtésére/kenésére sós savas környezetben, továbbá kisebb lefuvató feladatok ellátására, vagy egy nagyobb beruházást megelőző a Loc-Line termékekkel való ismerkedésre, azoknak pozitív tulajdonságainak megtapasztalására, tesztelésre.

Tipp: A készlet minden darabját megtalálja áruházunkban külön-külön is vagy eltérő elemeket talál , csövekből, zárócsapokból, menetes csatlakozókból, fúvókákból, fittingekből és ezek készleteiből is. Nézzen szét további termékeink közt is!

A kép illusztráció! A szerszám kinézete a valóságban kis mértékben eltérhet!

Loc-Line® Fleximodul csőrendszer általános felhasználási területei és bemutatása

Az imbusz.hu fent van a YouTube-on!

A Loc-Line termékeiről tájékozódhat még a locline.hu oldalon is és onnan letöltheti a Loc-Line katalógust és árlistát is! Még több Loc-Line videó a termékről szintén partneroldalunkon.

Készlet tartalma:

A 45463 Loc-Line 7 részes saválló csőkészlet tartalma: 1db 1/4" 2x146mm rövidszegmenses hűtőcső készlet (2x10 szegmens) - Loc-Line - 45461 1db Ø 1,5mm saválló körszórófej / fúvóka 1/4" rendszerhez - Loc-Line - 145402 1db Ø 3mm saválló körszórófej / fúvóka 1/4" rendszerhez - Loc-Line - 145403 1db Ø 6mm saválló körszórófej / fúvóka 1/4" rendszerhez - Loc-Line - 145404 1db 1/8" saválló NPT külsőmenetes gömbcsatlakozó 1/4" rendszerhez - Loc-Line - 145405 1db 1/4" saválló NPT külsőmenetes gömbcsatlakozó 1/4" rendszerhez - Loc-Line - 145406"
